产品指标:
9KHz-3GHz
一般指标
温度范围
工作温度: 0℃~+55℃
储藏温度: -40℃~+75℃
EMI兼容性: 传导干辐射干扰符合CISPR
pub 11/1900 Groupl ClassA
声频噪声(ISO07779) 声压<40dBa强度<4.6贝尔
军用指标
已针对MIL-PRF-28800F class3的环境指标进行定型测试
电源要求
接通交流工作(1线)电压,频率 90~132Vrms,47-440Hz
功耗 <300W
待机(0线)功耗 <5W
直流工作电压 12-20vAC
功耗 <200W
测量速度
测量速率 ≧28次更度/s
远地测量和GPIB传送速率 ≧19次更新
数据存储(额定)
内部 200条示迹或200个状态
外部(软盘) 200条示迹或200个状态
可下载的程序存储器 可提供2MB
选件B72 可提供10MB
重量(不带选件) 14.9KG(32.9磅)
尺寸 不带把手 222mm(高)*409mm(长)*373mm(宽)
带把手(最大值) 222mm(高)*516mm(长)*408mm(宽)
订货信息:

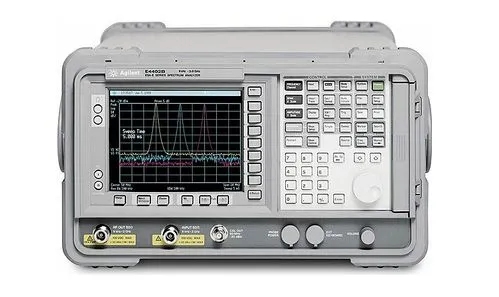

E4402B ESA-E 3.0 GHz 频谱分析仪
Opt 0B0 去除手动设置
Opt 0B1 增加手动设置
Opt 0BV 元件级维修资料
Opt 0BW 组件级维修指南和带调节的CD-ROW
Opt 1AX RS-232和并行打印机接口(包括RS-232电缆)
Opt 1CP 带滑轨的机架安装和把手配件
Opt 1D5 高稳定度时基
Opt 1D6 定时选通频谱分析
Opt 1D7 带直流阻隔的50Ω/75Ω匹配固定衰减器
Opt 1DN 3 GHz 跟踪发生器
Opt 1DR 窄分辩带宽
Opt 1DS 3.0 GHz前置放大器
Opt A4H GPIB和并行打印机接口
Opt A4J 中频、扫描和视频端口
Opt A5D 12 Vdc电源电缆
Opt AXT 运输箱
Opt AYT 灰色软携带/工作箱
Opt AYU 黄色软携带/工作箱
Opt AYX 快速零频率间隔扫描
Opt B70 BenchLink频谱分析仪软件
Opt B72 将可利用的存储增加到10 MB
Opt B74 射频/数字通信硬件
Opt B75 性能提升套件(ID5+IDR+IDS)只用于E4401B,E4402B,E4404B,E4405B,E4407B
Opt BAA 调频解调
Opt BAC CdmaOne测量专用卡
Opt BAH GSM测量专用卡
Opt UK6 商业校准证书
Opt UK9 面板盖
Opt B7B 带屏幕图象的电视触发(要求 Opt BAA)
E1779A 电池组
E4444A BenchLink频谱分析仪软件
N2717A 用于校准ESA分析仪的性能和调节软件
10833A GPIB电缆(1m)
5182-4794 RS-232 电缆,9针(3m)
C2950A 并行打印机电缆(2m)
87405A 前置放大器(10 MHz - 3 GHz,24 dB增益)(固定到射频输入端,由分析仪供电)
41800A 有源探头(5 Hz - 500 MHz)
85024A 有源探头(300 KHz - 3 GHz)
85905A 75Ω前置放大器(45 MHz - 1 GHz,20 dB增益)(由分析仪供电)
11742A 隔直电容器,(阳)-(阴)APC3.5mm连接器
ESA系列频谱校准指南
