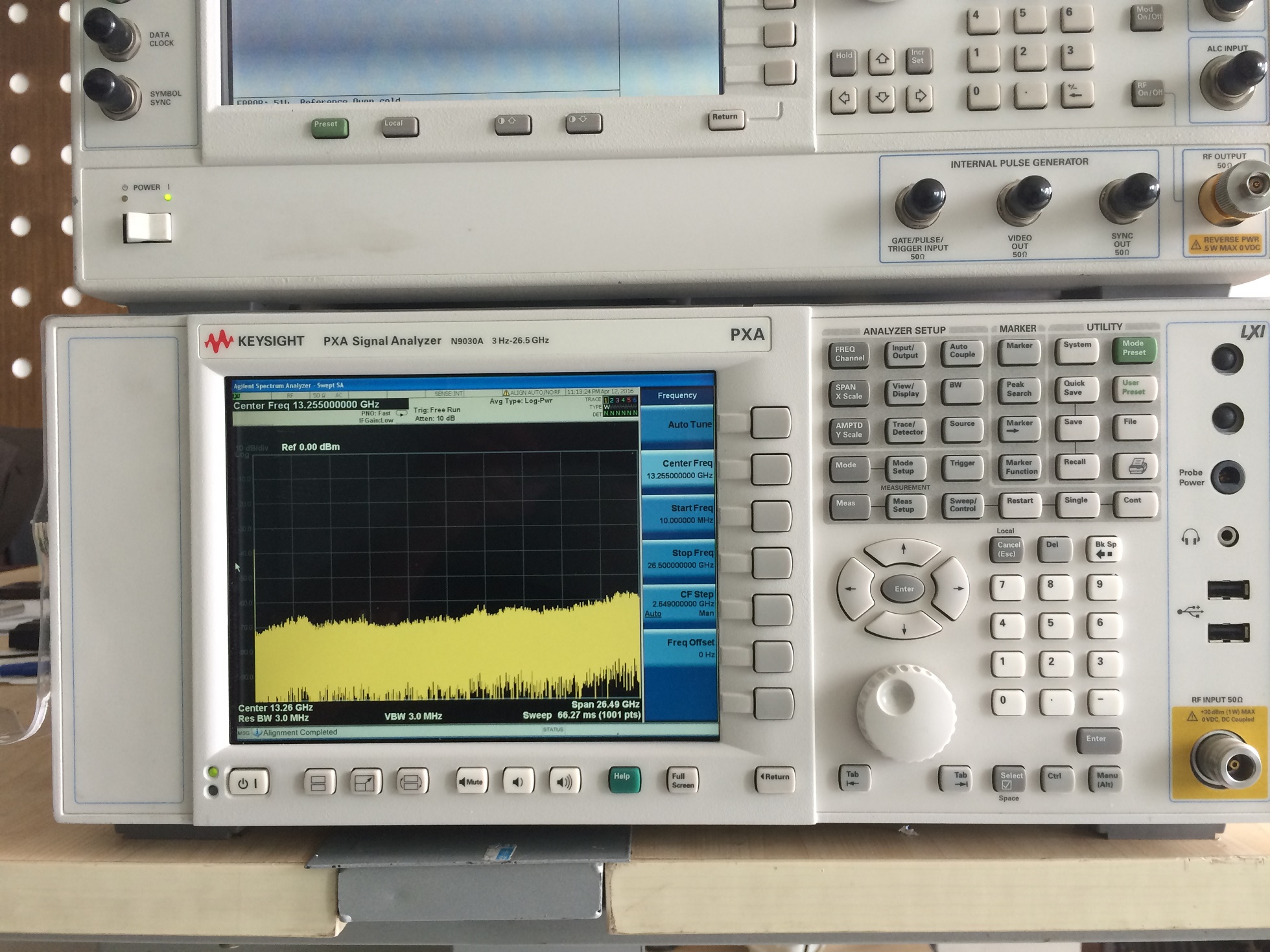

N9030A PXA 信号分析仪是 X 系列频谱分析仪中的一员，X 系列是综合了仪器、测量和软件的演进型信号分析方法。它的灵活性能够满足您在多个产品和项目中的商业和技术要求――无论是现在还是在未来。
    PXA 信号分析仪是 X 系列信号分析仪中性能高的产品，是您当前所用的高性能信号分析仪的演进型替代产品。了解进行过渡的原因。它提供了高达 50 GHz 的频率范围，并提供测量功能选件和硬件扩展选件（包括最近推出的实时频谱分析仪选件）以确保在当前和未来均可进行灵活的测量，通过外混频可测量高达 1.1 GHz 的信号。PXA 具有先进的性能、灵活性、功能和可扩展性，可使您得心应手地处理航空航天、国防、商业通信等行业中要求苛刻的应用。

主要特性与技术指标

功能

3 Hz～3.6、8.4、13.6、26.5、43、44或50 GHz；高达50 GHz的内部前置放大器选件

10 MHz（标准），25、40或160 MHz分析带宽

利用安捷伦智能谐波混合器轻松将测试频率扩展至110 GHz

性能

±0.19 dB绝对幅度精度

+22 dBm三阶截获（TOI）

利用前置放大器和本底噪声扩展可生成-172 dBm显示平均噪声电平（DANL）

-83 dB（-88 dB额定值）W-CDMA ACLR动态范围（启动噪声校正功能）

测量应用和软件

PXA支持25种以上测量应用，包括蜂窝通信、无线连通性、数字视频和通用。查看测量应用软件的完整列表

PXA内部运行的软件可执行70多种信号格式的先进信号分析。89600 VSA软件

用于通用数据分析、显示和自动测量的MATLAB数据分析软件。用于X系列的MATLAB软件

标配包括安捷伦功率套件一键式功率测量

自动测试和通信接口

符合LXI C类标准，并支持SCPI和IVI-COM

USB 2.0、1000Base-T LAN、GPIB

兼容PSA、8566/68、856x等的远程编程语言

通用的X系列用户界面/开放式Windows® XP操作系统

选件介绍

N9030A-ESC     外部控制信号源

频率范围：

N9030A-503      3.6GHZ

N9030A-508      8.4GHZ

N9030A-513      13.6GHZ

N9030A-526      26.5GHZ

N9030A-543      43GHZ

N9030A-544      44GHZ

N9030A-550      50GHZ

前置放大器：

N9030A-P03      3.6GHZ

N9030A-P08      8.4GHZ

N9030A-P13      13.6GHZ

N9030A-P26      26.5GHZ

N9030A-P43      43GHZ

N9030A-P44      44GHZ

N9030A-P50     50GHZ

性能选项：

N9030A-EMC     基本预兼容性 EMI

N9030A-EA3      电子衰减器，3.6GHZ

N9030A-MPB     微波预选器旁路

N9030A-LNP     低噪声路径

N9030A-EDP     增强的显示套件

N9030A-FP2      快速功率，带宽高达40MHZ

N(030A-TDS      时域扫描

分析带宽：

N9030A-B25      25MHZ

N9030A-B40      40MHZ

N9030A-B85      85MHZ

N9030A-B1X     160MHZ

基带输入：

N9030A-BBA     模拟I/O基带输入，（BBIQ）

应用软件：

N9079A         TD-SCDMA测量应用软件

N9076A         1XEV-DO测量应用软件

N9075A         802.16 OFDMA测量应用软件

N9074A         单次采集组合Fixed WiMAX测量应用软件

N9073A         W-CDMA/HSPA/HSPA+ 测量应用软件

N9072A         CMDA2000 测量应用软件

N9071A         GSM/EDGE 测量应用软件

N9069A         噪声系数测量应用软件

N9068A         相位噪声测量应用软件

N9063A         模拟解调测量应用软件

N9061A         用于856XE/EC、8566/8568的N9061A远程语言一致性应用软件

N9077A         WLAN 802.11a/b/g/j/p/n/ac/af/ah/ax测量应用软件

N6171A         MATLAB软件

N6156A         DTMB（CTTB）测量应用软件

N6153A         DVB-T/H/T2/T2-Lite测量应用软件

N6158A         CMMB测量应用软件

N6155A         ISDB-T/Tmm测量应用软件

N9064A         VXA矢量信号分析测量应用软件

N9081A         蓝牙测量应用软件

N9062A         SCPI语言一致性测量应用软件

N6141A         EMI测量应用软件

N6152A         数字有线电视测量应用软件

N9083A         多标准无线（MSR）测量应用软件

N9080B         LTE/LTE-Advanced FDD 测量应用软件

N9082B         LTE/LTE-Advanced TDD 测量应用软件

N9051B         脉冲测量应用软件

N9030A-RTR    实时频谱记录器和分析仪应用实例

N9030A-EXM     外混频

N9030A-SSD     额外的可拆卸固态硬盘

N9030A-RT1   85MHZ带宽实时频谱分析基础探测(需要B85或B1X选件)

N9030A-RT2   160MHZ带宽实时频谱分析最优探测(需要B85或B1X选件)

N9030A-RTR   实时频谱仪及分析应用(需要RT1或RT2选件)
