500MHz

 取样速率高达 5GS/s

 4 条通道

 全 VGA 彩色 LCD 显示

 25 种自动测量功能

 9 位垂直分辨率

 多语言用户界面

 使操作更简易 '' 快捷菜单 '' 图形用户界面

 内置以太网端口

 e*Scope TM 网上遥控功能

 WaveAlert TM 自动波形异常检测能力

  应用模块

    详细设计分析所需的高级分析功能

    电信模板测试

    FFT

    用于测试和排障的两种视频模块

    快速 '' 是否通过 '' 测试所需的极限测试

    高级触发功能，其中包括：毛刺、欠幅脉冲和逻辑触发

    TekProbeTM Level II 接口支持的探头包括：可自动提供定标和换算单位的有源探头、差分探头和电源探头

    便于数据储存和文件编制的USB接口

     应用领域

      电信设备制造测试

      数字电路设计与调试

      视频设备安装与维护

      电源设计

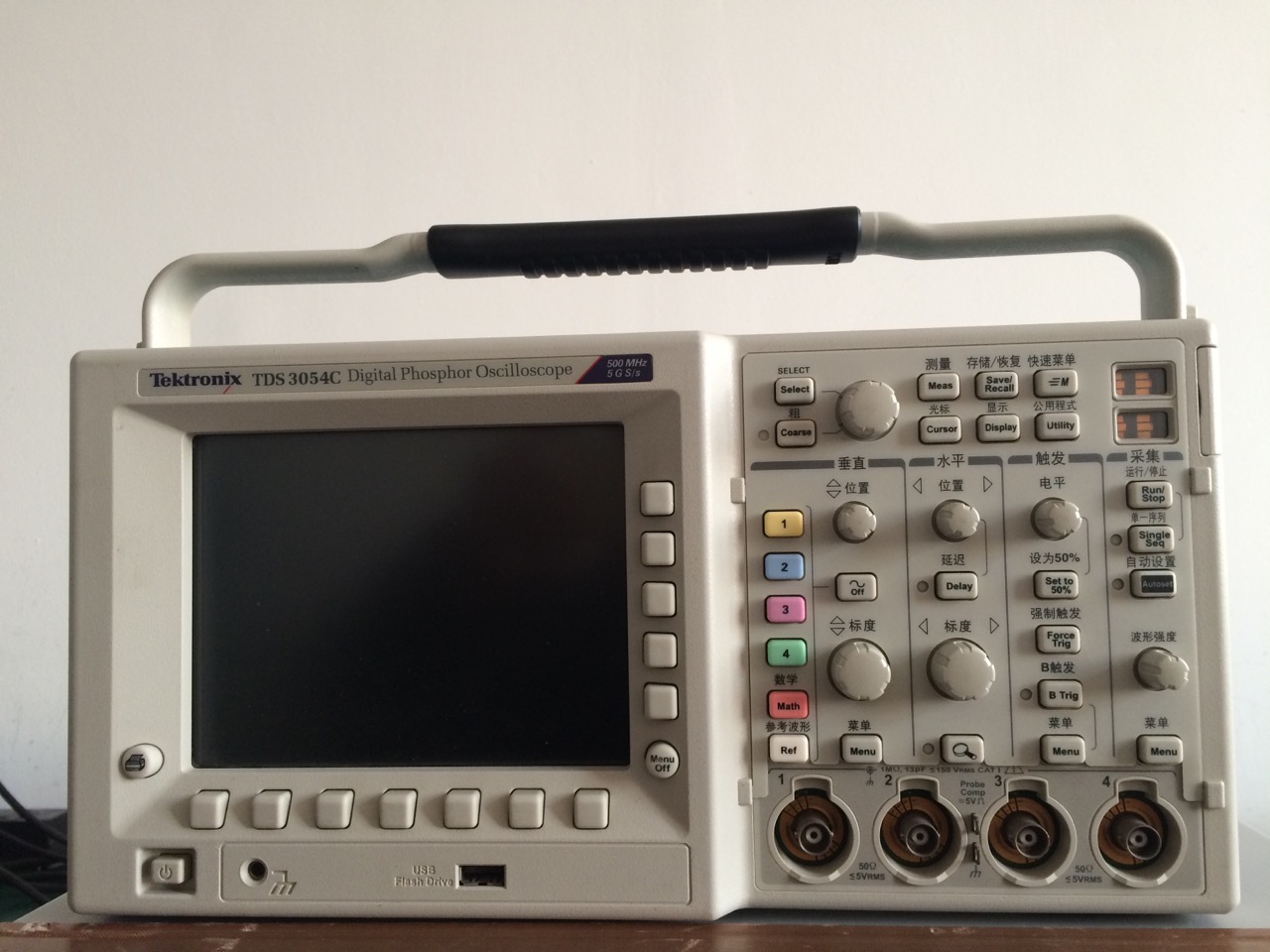

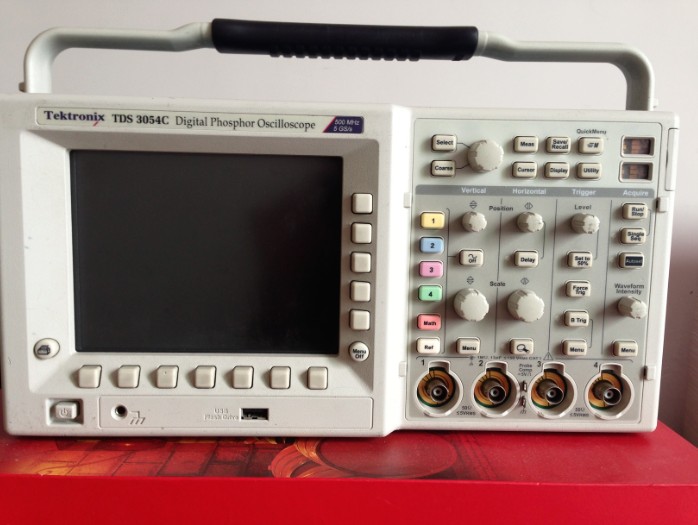

      TDS3054C

     带宽   500MHz

     通道    4

     每条通道取样速率     5 GS/s

     最大记录长度     10 K 点

     垂直分辨率         9 位

     垂直灵敏度(/div)      1 mV －10 V

     垂直精确度           +/- 2% *1

     最大输入电压(1 M Ω )       150 VRMS，峰值 位置范围    +/- 5 div

     带宽BW极限      20 MHz，150MHz

     输入耦合      AC, DC, GND

     输入阻抗选择     1 M Ω 与 13 pF 或 50 Ω 并联

     时基范围 (/div)       2ns-10 s/div

     时基精确度         20 ppm

     显示器          彩色 LCD

      温度高于+30 ℃和低于 +18 ℃ 时减额 0.025%/℃。
