主要特性与技术指标

频率范围：直流至18 GHz

衰减范围：0至110 dB，10 dB步进

0 dB时的插入损耗：0.6 dB + 0.09 dB/GHz

最大驻波比：8 GHz时为1.5，12.4 GHz时为1.6，18 GHz时为1.9

重复使用寿命：0.03 dB最大值，每部分重复500万次

最大射频输入功率：1 W（平均值），100 W（峰值）

连接器类型：可选择N型阴头、SMA阴头、APC-7

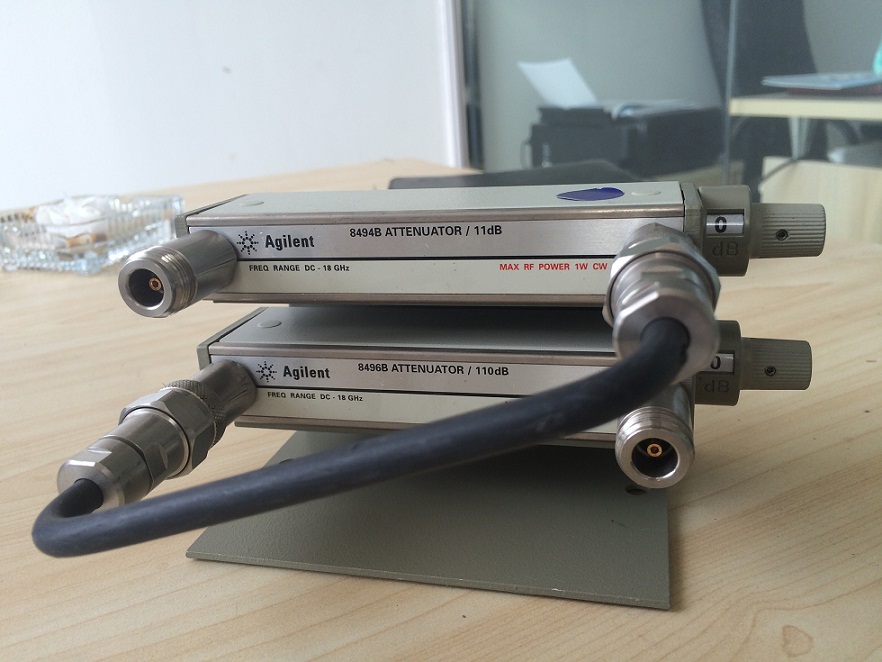

串联设备11716A衰减器互连套件，N型

8494A    DC~4GHZ      0~11dB      1dB步进

8494B    DC~18GHZ     0~11dB      1dB步进

8495A    DC~4GHZ      0~70dB      10dB步进

8495B    DC~18GHZ     0~70dB      10dB步进

8495D    DC~26.5GHZ    0~70dB      10dB步进

8496A    DC~4GHZ      0~110dB      10dB步进

8496B    DC~18GHZ     0~110dB      10dB步进

      在dc~4 GHz、dc~18 GHz和dc~26.5 GHz三个频率范围提供快速、精确的信号电平控制。它们的特点是在多种频率、衰减和连接器选件的情况下都具有优良的重复性和可靠性。
衰减重复性规定为每部分5百万次周期小于0.03 dB(18~26.5 GHz为 0.05dB)。这就保证用在自动测试系统中时有小的测量不确定度和高的置信度。机电步进衰减器具有高性能测试和测量设备所要求的小驻波比、低插入损耗和高精度。
