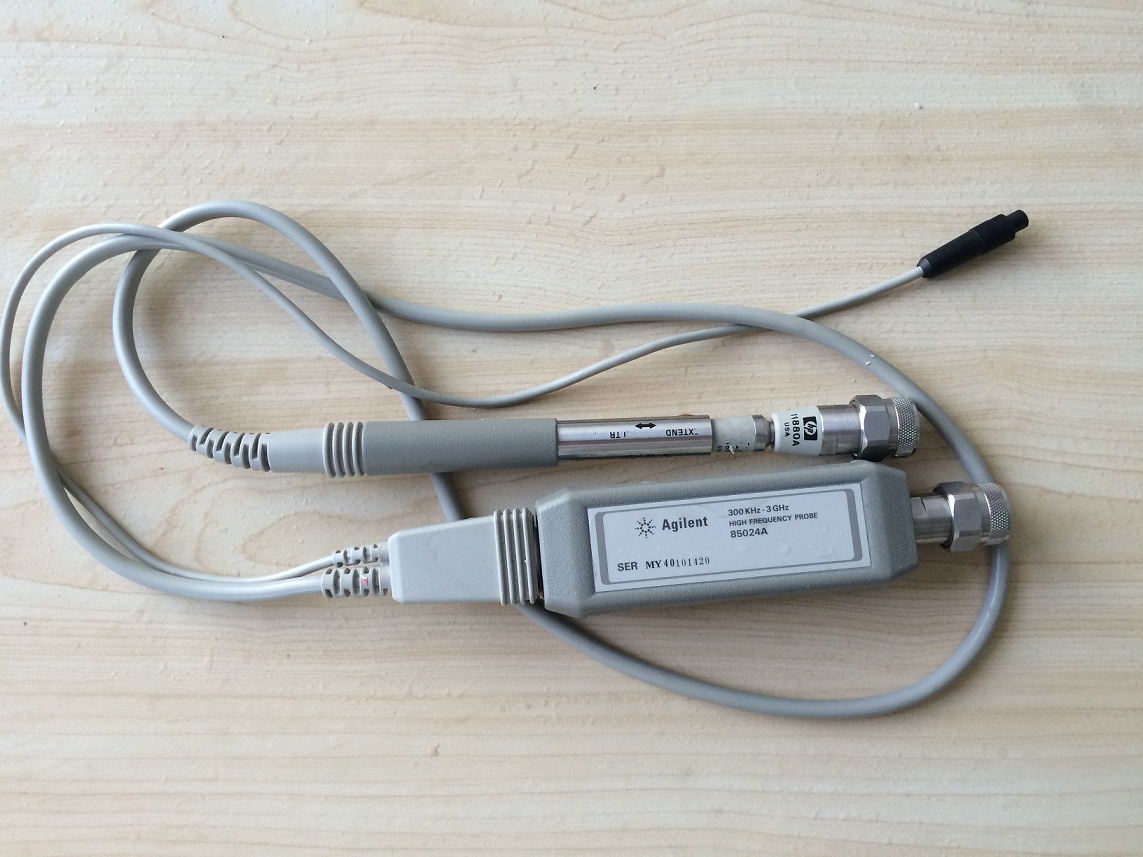

高频探头 HP85024A高频探头使在线测量十分容易进行。由1MΩ电阻分路的仅0.7pF的输入电容允许进行高频探测,而对被测电路没有有害的加载。优良的频率响应和均匀一致的增益确保用这种探头进行扫频测量的高精度。高的探测灵敏度与低失真电平允许测量利用HP RF分析仪的整个动态范围。由面板探头供电的频谱分析仪有HP8568B,HP8590系列,HP8560系列和HP70000系列。它与一些RF网络分析仪如HP8753E、HP8752C、8751A、3577A和4195A也直接兼容。还可以通过使用HP1122A探头电源或任何双路±1.5, 130mA电源,将HP85024A与其它仪器配套使用。
技术指标摘要
输入电容:(在500MHz处):< 0.7pF(额定值)
输入电阻:1MΩ(额定值)
带宽:300kHz~3GHz(可用到100kHz)
增益(在500MHz处):0dB±1dB
平均噪声电平(10Hz~10MHz):< 1MV
频率响应:±1dB(300kHz ~ 1GHz); +2,-3dB(1GHz ~3GHz)
对1dB压缩输入电压:0.3Vp
最大安全射频电压:1.5Vp(带10:1分压器为15Vp)
噪声系数(额定值):
<50dB(<100MHz);
<25dB(100MHz ~ 3GHz)
失真(在0.3V上):<-30dBc(额定值)
还包括:N型阳接头适配器,10:1分压器,备用探头极尖, (51/2接地引线,丁字型极尖,横拉条极尖(Spanner tip) 和探头极尖螺帽旋管(probe tip nutdriver)。
