全球最广泛的单次连接测量应用软件

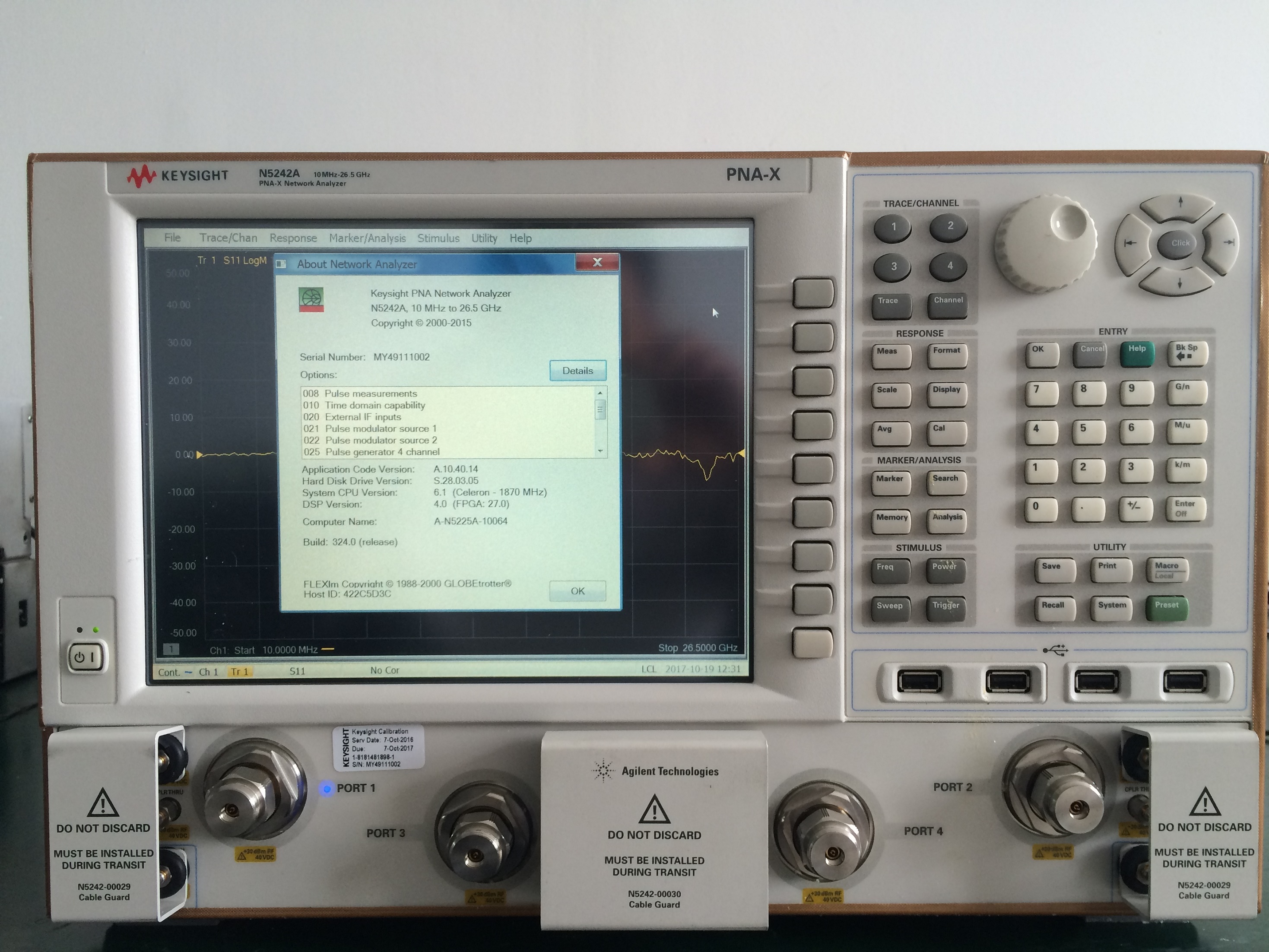

PNA-X 网络分析仪是全球功能最全、最灵活的单次连接微波测试引擎，可测量放大器、混频器和频率转换器等有源器件。目前它提供以下五种频率型号供您选择：8.5（N5249A）、13.5（N5241A）、26.5（N5242A）、43.5（N5244A）、50（N5245A）和 67 GHz（N5247A），可满足您特定的器件测试需求。PNA-X 具有内置的第二个信号源、合路器和内部信号路由开关，能够提供无与伦比的可配置性。

主要特性与技术指标

10 MHz 至 26.5 GHz

2 端口或 4端口,具有2内置信号源。

132d系统动态范围和 130dB接收机动态范围、100,001 个点、200 个通道、15 MHz 中频带宽

高输出功率（+138dBm），低谐波(-60dBc)和宽功率扫描范围（38 dB）

最佳动态精度： 在测试端接口使用 0.1 dB 压缩和 +13dBm 输入功率

在 10 Hz 中频带宽时仅有 -114 dBm 的低本底噪声

选件：

N5242A-200   2端口，单源

N5242A-400   PNA-X 4端口，配置内部双信号源与可配置的测试仪

N5242A-219   用于2端口测试仪的PNA-X扩展功率范围和偏置T型探头

N5242A-419   用于4端口测试仪的PNA-X扩展功率范围和偏置T型探头

N5242A-224   用于2端口测试仪的PNA-X内部第二信号源、合成器和机械开关

N5242A-423   用于4端口测试仪的PNA-X合成器和机械开关

N5242A-020   用于天线和毫米波的中频输入

N5242A-022   用于第二信号源的脉冲调制器

N5242A-025   四个内置脉冲发生器

N5242A-029   PNA-X系列信号源校正噪声系数测量

N5242A-010   时域

N5242A-087   互调失真（IMD）应用

N5242A-086   增益压缩应用（GCA）

N5242A-083   频率转换器应用软件

N5242A-084   嵌入式LO测试

N5242A-082   标量校准变频器测量

N5242A-080   频率偏置

N5242A-551   N端口校准测量

N5242A-518   非线性脉冲包络域

N5242A-514   非线性X参数

N5242A-510   非线性元件特性，全频段

N5242A-460   集成的真实模拟激励应用软件（iTMSA）

N5242A-520   PNA-X系列任意负载阻抗X参数

N5242A-118   PNA-X系列快速连续波模式

N5242A-028   使用标准接收机进行信号源校正噪声系数测量

N5242A-008   脉冲射频测量功能

N5242A-088   信号源相位控制

N5242A-089   差分和I/O器件应用软件

N5242A-007   自动夹具移除

N5242A-015   针对S参数的动态测量的不确定性

N5242A-090   频谱分析仪

N5242A-093   频谱分析仪的频率范围扩展至110GHZ

N5242A-094   频谱分析仪的频率范围扩展至110GHZ以上
